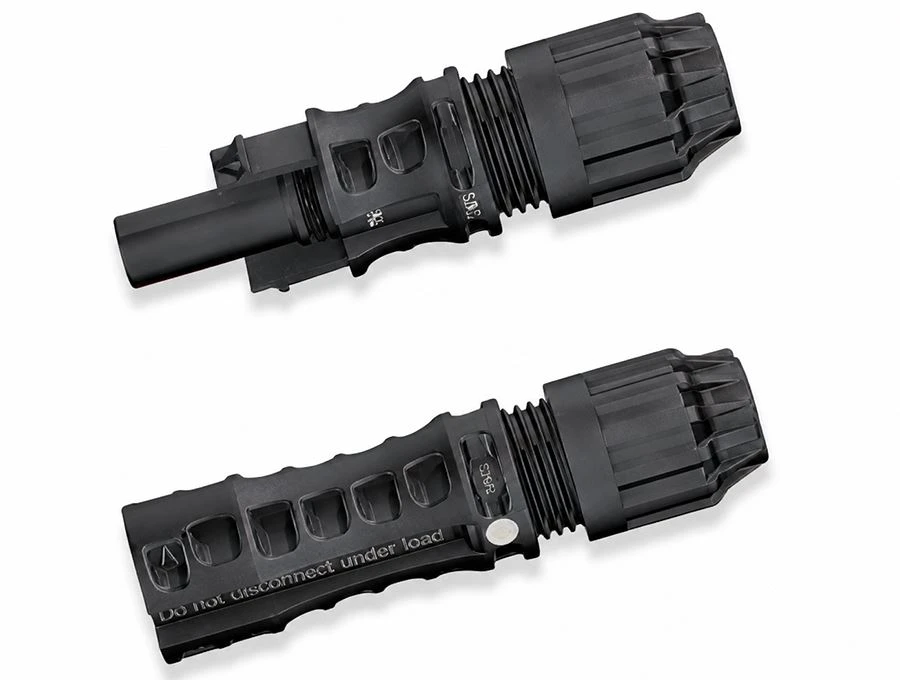

Ključne karakteristike
Predviđeno za fotonaponske sisteme od 1500V DC
IEC, UL, JET i TÜV certificirani
MULTILAM kontaktna tehnologija za stabilnu vezu sa malim-otporom
IP65 i IP68 zaštita kada su upareni
Pogodno za oštre vanjske uvjete
Kompatibilan sa standardnim sistemima konektora serije MC4
Podržava instalaciju na terenu i unaprijed{0}}sastavljena rješenja kablova
Kontakti od pokalajnog bakra za pouzdanu provodljivost i otpornost na koroziju
PC/PA izolaciono kućište{0}}otporno na plamen
Tipične primjene
Ovaj konektor je pogodan za širok spektar solarnih DC priključnih tačaka, uključujući:
Stambeni krovni PV sistemi
Komercijalne i industrijske solarne instalacije
Prizemne{0}}solarne elektrane
PV projekti{0}}komunalne veličine
Kutije za solarne kombinatore i kablovske žice
PV kablovski produžeci i priključci grana
Unaprijed{0}}sastavljeni solarni kablovi
Vodič za odabir
Odaberite verziju konektora prema poprečnom-presjeku kabla i radnoj struji vašeg PV sistema.
| Veličina kabla | AWG referenca | Preporučena nazivna struja |
| 2,5 mm² | 14 AWG | 39A |
| 4,0 mm² | 12 AWG | 45A |
| 6,0 mm² | 10 AWG | 53A |
| 10,0 mm² | 8 AWG | 69A |
Za 1500V PV sisteme, potvrdite da su konektor, kabl i druge DC- komponente na strani deklarirane za isti napon sistema. Tokom instalacije treba koristiti odgovarajuće alate za presovanje kako bi se održale stabilne performanse kontakta i zaštita zaptivanja.
Napomene o instalaciji
Koristite odgovarajuću matricu za presovanje i veličinu kabla za svaki tip konektora. Uvjerite se da je konektor potpuno zaključan nakon spajanja i da su zaptivne komponente pravilno sastavljene prije upotrebe na otvorenom. Za velike-projekte, unaprijed-sastavljeni kabelski svežnja mogu pomoći u poboljšanju efikasnosti instalacije i smanjenju-grešaka u ožičenju na lokaciji.
Tehničke specifikacije
| Stavka | Specifikacija |
|---|---|
| Sistem konektora | Ø4 mm |
| Nazivni napon | 1500V DC (TÜV / UL / JET) |
| Nazivna struja | 39A (2,5 mm² / 14 AWG) |
| 45A (4,0 mm² / 12 AWG) | |
| 53A (6,0 mm² / 10 AWG) | |
| 69A (10,0 mm² / 8 AWG) | |
| Nazivni impulsni napon | 16 kV |
| Raspon temperature okoline | -40 stepeni do +85 stepeni |
| Maksimalna radna temperatura | +115 stepen |
| Stepen zaštite, par | IP65, IP68 (1 sat na 1 m) |
| Stepen zaštite, bez parenja | IP2X |
| Ocjena zapaljivosti | UL94-V0 |
| Prenapon / stepen zagađenja | CAT III / 3 |
| Contact Resistance | Manje ili jednako 0,2 mΩ |
| Sigurnosna klasa | Klasa II |
| Kontakt sistem | MULTILAM |
| Metoda prekida | Crimping |
| Kontakt materijal | Bakar, kalaj{0}} |
| Izolacijski materijal | PC/PA |
